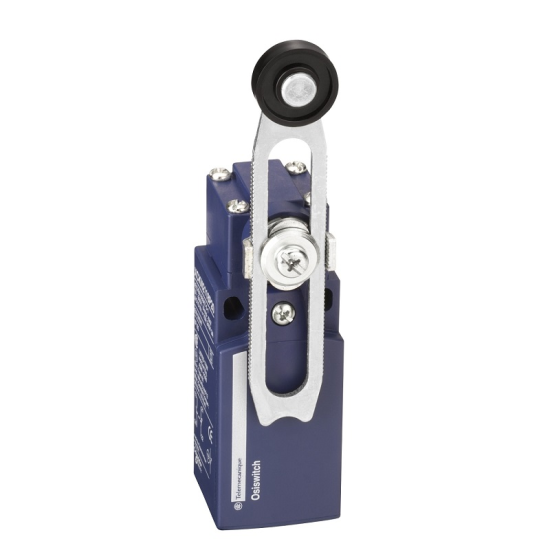

LIMITATOR XCKN - BRAT ROTATIV TERMOPLASTIC, LUNG. VAR. - 1NO+1NC - SALT - M20

OsiSense XC

Format standard

Limitator

XCKN

Compact

Fix

Cap rotativ

Plastic

Plastic

Plastic

De catre corp

Rotativ

Braţ basculant cu revenire cu arc, cu rolă termoplastic lungime variabilă

Apropiere laterala, 2 directii

1 intrare filetată pentru presetupă M20 x 1.5, diametrul exterior al cablului: 7…13 mm

2

1 NC + 1 NO

Salt al curentului de iesire

Cu cama la 30°

Borne cu şurub, capacitate de prindere: 1 x 0.34...2 x 1.5 mm²

Zb

Cu

0,15 N.m

0,1 N.m

1,5 m/s

A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A conformitate cu EN/IEC 60947-5-1 anexa A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A conformitate cu EN/IEC 60947-5-1 anexa A

300 V conformitate cu UL 508
500 V (grad de poluare 3) conformitate cu IEC 60947-1
300 V conformitate cu CSA C22.2 No 15

6 kV conformitate cu IEC 60664
6 kV conformitate cu IEC 60947-1

10 A cartuş fuzibil, tip gG

5000000 cic, DC-13, 120 V, 4 W, rata de funcţionare <60 cic/mn, factor de sarcină: 0,5 conformitate cu IEC 60947-5-1 anexa C
5000000 cic, DC-13, 24 V, 10 W, rata de funcţionare <60 cic/mn, factor de sarcină: 0,5 conformitate cu IEC 60947-5-1 anexa C
5000000 cic, DC-13, 48 V, 7 W, rata de funcţionare <60 cic/mn, factor de sarcină: 0,5 conformitate cu IEC 60947-5-1 anexa C

10000000 cic

30 mm

108…157 mm

42 mm

0,18 kg

(21-22)NC
(13-14)NO

45 gn pentru 11 ms conformitate cu IEC 60068-2-27

25 gn (f= 10…500 Hz) conformitate cu IEC 60068-2-6

IP65 conformitate cu SR EN 60529

IK04 conformitate cu EN 50102

Class II conformitate cu IEC 61140
Class II conformitate cu NF C 20-030

-25…70 °C

-40…70 °C

TC

CSA
CCC
UL

SR EN 60947-5-1
UL 508
CSA C22.2 No 15
IEC 60204-1
EN 60204-1
EN 60947-5-1
