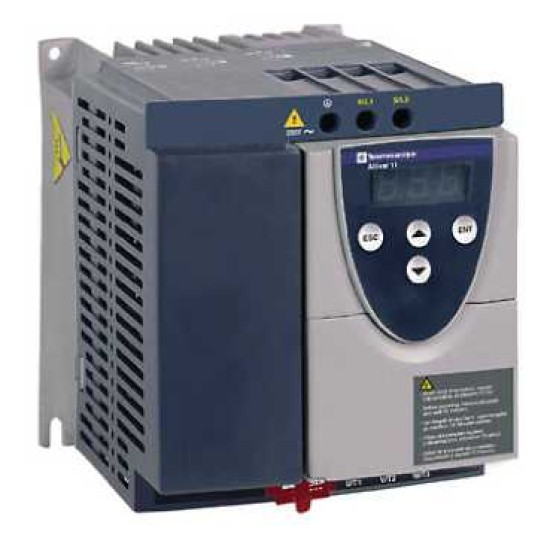

VARIATOR DE VITEZA ATV11 - 1,5 KW - 230 V ALIM. MONOFAZICA - IP20

Variator de viteza ATV11, 1,5 kW, 230 V alim. monofazica, IP20. gama de produse: Altivar 11 - tip produs sau componenta: variator de viteza - nume componenta: ATV11 - piata de aplicare: european - stil de asamblare: cu radiator - filtru EMC: integrat - ventilatorincorporat: cu - numar de fazein retea: o singura faza - putere motor in kW: 1.5 kW - frecventa de comutare: 4...16 kHz cu factor de declasare, 2...16 kHz reglabil - cuplu de franare: 20 % cuplul nominal al motorului fara rezistenta de franare in gol, 150 % cuplul nominal al motorului cu rezistenta de franare la inertie mare, 80 % cuplul nominal al motorului cu rezistenta de franare in gol - conexiune electrica: borna 1.5 mm² AWG 14 AI1, RA-RC, LI1...LI4, DO, borna 1.5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PC - alimentare: sursa interna pentru potentiometrul de referinta (2.2 la 10 kOhm) 5...5.25 V c.c. <= 10 A protectie la suprasarcina si scurtcircuit, sursa interna pentru intrarile logice 15 V +/- 15 % <= 100 A protectie la suprasarcina si scurtcircuit - tip de intrare analogica: curent configurabil AI1 4...20 mA 250 Ohm fara rezistor aditional, curent configurabil AI1 0...20 mA 250 Ohm, tensiune configurabila AI1 0...10 V 40000 Ohm, tensiune configurabila AI1 0...5 V 40000 Ohm doar cu alimentare interna - perioada de esantionare: 20 ms LI1...LI4 discret, 20 ms AI1 analogic - eroare de liniaritate: +/- 1 % iesire DO, +/- 5 % interior AI - tip de intrare discreta: alocabil Ll1 inainte 5000 Ohm 15 V 24 V, alocabil Ll2 invers 5000 Ohm 15 V 24 V, alocabil Ll3/Ll4 4 viteze presetate 5000 Ohm 15 V 24 V - tip de iesire discreta: setare initiala ca PWM iesire colector deschis DO at 2 kHz 10 mA max, releu cu logica protejata RA-RC 1 NO, alocabil ca tensiune externa DO 30 V max, 30 mA, alocabil ca tensiune interna DO, alocabil ca iesire logica colector deschis DO 100 Ohm, 50 mA max - curent maxim de comutatie: 5 A 250 V c.a. rezistiv cos phi = 1 0 ms RA-RC, 2 A 30 V c.c. inductiv cos phi = 0.4 7 ms RA-RC, 2 A 250 V c.a. inductiv cos phi = 0.4 7 ms RA-RC, 5 A 30 V c.c. rezistiv cos phi = 1 0 ms RA-RC - tip de protectie: protectie termica motor, scurtcircuit intre fazele motorului variator, supratensiune in linia de alimentare variator, supracurent intre fazele de iesire si pamant variator, scaderea tensiunii de alimentare variator, protectie la supraincalzire variator - rezolutia frecventei: 0.1 Hz unitate de afisare, convertor A/D, 10 biti intrare analogica - compatibilitate electromagnetica: tranzienti rapizi/test de imunitate la impulsuri de ionizare nivel 4 EN/IEC 61000-4-4, test de imunitate la frecventa radio radiata nivel 3 EN/IEC 61000-4-3, 1.2/50 µs - 8/20 µs test de imunitate la supratensiuni nivel 3 EN/IEC 61000-4-5, test de imunitate la descarcari electrostatice nivel 3 EN/IEC 61000-4-2 - lungime cablu motor: 10 m fara filtru EMC aditional de la 2 la 16 kHz EN 55022 clasa A grupa 1, 5 m fara filtru EMC aditional de la 2 la 12 kHz EN 55022 clasa B, 20 m cu filtru EMC aditional de la 2 la 16 kHz EN 55011 clasa B, 50 m cu filtru EMC aditional de la 2 la 16 kHz EN 55011 clasa A grupa 1, 10 m fara filtru EMC aditional de la 2 la 16 kHz EN 55011 clasa A grupa 1, 5 m fara filtru EMC aditional de la 2 la 12 kHz EN 55011 clasa B - rezistenta la vibratii: 1.5 mm varf la varf 3...13 Hz EN/IEC 60068-2-6, 1 gn 13...200 Hz EN/IEC 60068-2-6 - umiditate relativa: 5...93 % fara stropi de apa IEC 60068-2-3, 5...93 % fara condensare IEC 60068-2-3 - temperatura de utilizare: <= 60 °C cu declasarea curentului cu 2.2 % pe °C peste 50 °C, -10...40 °C fara declasare, -10...50 °C scotand capacul de protectia din partea de sus a variatorului - altitudinea de functionare: > 1000 m cu declasarea curentului cu 1 % pe 100 m, <= 1000 m fara declasare.
