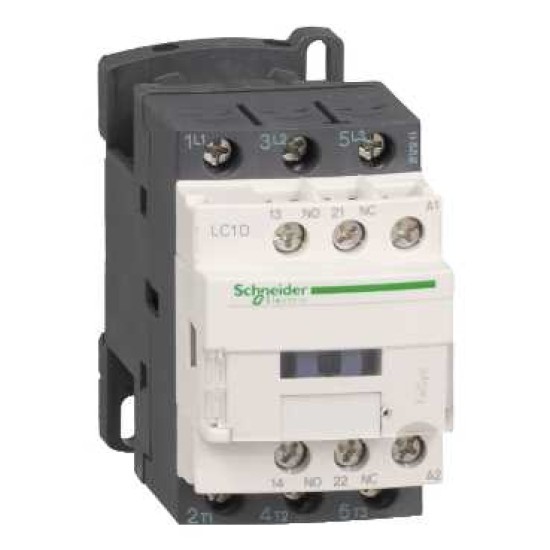

CONTACTOR TESYS LC1-D - 3 POLI - AC-3 - 440 V 18 A - BOBINA 230 V C.A.

Contactor TeSys LC1-D, 3 poli, AC-3, 440 V 18A, bobina 230 V c.a.. tip produs sau componenta: contactor - nume scurt al dispozitivului: LC1D - aplicatie contactor: comanda motor, sarcina rezistiva - categorie de utilizare: AC-3, AC-1 - descriere poli: 3P - compozitie contact pol: 3 NO - [Ue] tensiune operationala nominala: <= 690 V c.a. 25...400 Hz pentru circuit electric, <= 300 V c.c. pentru circuit electric - [Ie] curent nominal de utilizare: 32 A (<= 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric, 18 A (<= 60 °C) la <= 440 V c.a. AC-3 pentru circuit electric - putere motor kW: 10 kW la 660...690 V c.a. 50/60 Hz, 7.5 kW la 380...400 V c.a. 50/60 Hz, 10 kW la 500 V c.a. 50/60 Hz, 9 kW la 415...440 V c.a. 50/60 Hz, 4 kW la 220...230 V c.a. 50/60 Hz - putere motor hp: 3 CP la 230/240 V c.a. 50/60 Hz pentru 1 faza motoare, 1 CP la 115 V c.a. 50/60 Hz pentru 1 faza motoare, 5 CP la 200/208 V c.a. 50/60 Hz pentru 3 faze motoare, 10 CP la 460/480 V c.a. 50/60 Hz pentru 3 faze motoare, 5 CP la 230/240 V c.a. 50/60 Hz pentru 3 faze motoare, 15 CP la 575/600 V c.a. 50/60 Hz pentru 3 faze motoare - compozitie contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - [Ith] curent termic conventional in aer liber : 32 A la <= 60 °C pentru circuit electric, 10 A la <= 60 °C pentru circuit de semnalizare - Irms capacitatea nominala la inchidere: 300 A la 440 V pentru circuit electric conformitate cu SR EN 60947, 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 - [Icw] curent nominal de scurtcircuit admisibil: 145 A <= 40 °C 10 s circuit electric, 100 A 1 s circuit de semnalizare, 40 A <= 40 °C 10 min circuit electric, 240 A <= 40 °C 1 s circuit electric, 84 A <= 40 °C 1 min circuit electric, 140 A 100 ms circuit de semnalizare, 120 A 500 ms circuit de semnalizare - calibrul fuzibilului asociat: 50 A gG la <= 690 V coordonare tip 1 pentru circuit electric, 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 35 A gG la <= 690 V coordonare tip 2 pentru circuit electric - [Ui] tensiune nominala de izolatie: 600 V pentru circuit de semnalizare certificari UL, 600 V pentru circuit electric certificari CSA, 690 V pentru circuit de semnalizare conformitate cu IEC 60947-1, 690 V pentru circuit electric conformitate cu IEC 60947-4-1, 600 V pentru circuit electric certificari UL, 600 V pentru circuit de semnalizare certificari CSA - durabilitate electrica: 1 Mcycles 32 A AC-1 la Ue <= 440 V, 1.65 Mcycles 18 A AC-3 la Ue <= 440 V - puterea disipata pe pol: 0.8 W AC-3, 2.5 W AC-1 - capac de protectie: cu - suport de montare: sina, placa - standarde: UL 508, EN 60947-5-1, CSA C22.2 No 15, SR EN 60947-5-1, IEC 60947-4-1, SR EN 60947-4-1 - certificari produs: LROS, RINA, BV, CSA, CCC, DNV, GL, UL, GOST - conexiuni - borne: circuit electric: borne cu surub 1 cablu(uri) 1.5...6 mm² - rigiditate cablu: solid - fara pin, circuit de comanda: borne cu surub 2 cablu(uri) 1...4 mm² - rigiditate cablu: flexibil - fara pin, circuit electric: borne cu surub 2 cablu(uri) 1.5...6 mm² - rigiditate cablu: flexibil - fara pin, circuit de comanda: borne cu surub 2 cablu(uri) 1...4 mm² - rigiditate cablu: solid - fara pin, circuit de comanda: borne cu surub 1 cablu(uri) 1...4 mm² - rigiditate cablu: flexibil - fara pin, circuit de comanda: borne cu surub 1 cablu(uri) 1...4 mm² - rigiditate cablu: solid - fara pin, circuit de comanda: borne cu surub 2 cablu(uri) 1...2.5 mm² - rigiditate cablu: flexibil - cu pin, circuit electric: borne cu surub 2 cablu(uri) 1.5...6 mm² - rigiditate cablu: solid - fara pin, circuit electric: borne cu surub 1 cablu(uri) 1...6 mm² - rigiditate cablu: flexibil - cu pin, circuit electric: borne cu surub 2 cablu(uri) 1...4 mm² - rigiditate cablu: flexibil - cu pin, circuit de comanda: borne cu surub 1 cablu(uri) 1...4 mm² - rigiditate cablu: flexibil - cu pin, circuit electric: borne cu surub 1 cablu(uri) 1.5...6 mm² - rigiditate cablu: flexibil - fara pin - cuplu de strangere: circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2, circuit electric: 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2, circuit electric: 1.7 N.m - pornit borne cu surub - cu surubelnita plat Ø 6 mm, circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita plat Ø 6 mm - timp de functionare: 12...22 ms inchidere, 4...19 ms deschidere - nivel de incredere al securitatii: B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1, B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 - durabilitate mecanica: 15 Mcycles. Beneficii: .. Aplicatii: .. Beneficii: Luati controlul integrarii!. Contactorul , o tehnologie noua, patentata, care ii asigura o reglare continua, chiar si in cazul fluajului conductorului.... Aplicatii: Industrie, infrastructura, constructii etc., Contactoarele TeSys D au fost proiectate astfel incat sa se integreze perfect in orice sistem de comanda., Acestea se pot asociate perfect cu releele termice TeSys LRD si intrerupatoarele automate TeSys GV2 si GV3 pentru a crea demaroare de motor pentru orice tip de aplicatie....
